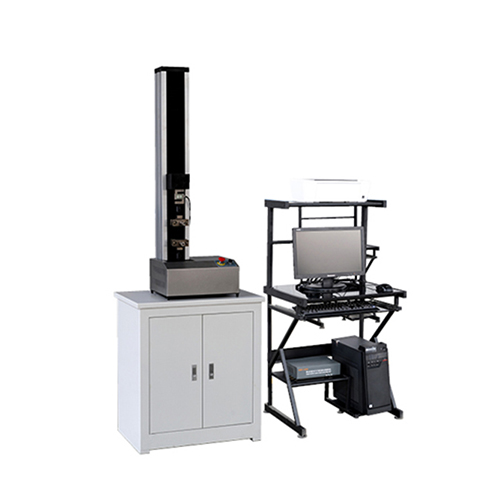

單臂式微機控制電子萬能試驗機

這真不是您需要的產品？
品　　牌：
文騰儀器

直接提問 | 回首頁搜
出廠價：
10000 元/臺

主要規格：

用　　途：

一、產品介紹 WDW-D系列電子萬能試驗機為單臂式結構，采用交流伺服電機作為動力源，圓弧同步帶減速，滾珠絲杠加載。采用高精度負荷傳感器、旋轉式光電編碼器和電子引伸計分別對試驗力、位移和變形進行測量，通過電子萬能機專用控制器可對三參數進行閉環控制，并且可以實現三種控制方式之間的平滑切換，具有控制精度高，適應性強，長期穩定性好等特點。用途：本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、石油化工、機械制造、電線、電纜、紡織、纖維、塑料、橡膠、陶瓷、食品、醫藥包裝、鋁塑管、塑料門窗、土工布、薄膜、木材、紙張、金屬材料及制造業，電子拉力試驗機可根據GB、JIS、ASTM、DIN、ISO等標準自動求取試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。二、滿足試驗標準該電子萬能試驗機軟件包內置《GB/T228.1-2010金屬材料室溫拉伸試驗方法》、《GB/T 528-2009 硫化橡膠或熱塑性橡膠拉伸應力應變性能的測定》、《GB/T1040-2008塑料拉伸性能的測定》、《GB/T1041-2008塑料壓縮性能試驗》等30多個試驗標準，也可根據用戶的要求增加修改軟件，滿足各種特殊試驗要求。三、功能特點 1）該控制器采用高速ARM芯片作為主控芯片，具有很高的運算速度和數據處理能力，能夠在短時間內實現從數據采集、PID運算、以太網通訊到輸出控制的整個控制過程，從而實現對試驗機的精確閉環控制； 2）輸入通道： a、具有三路模擬輸入通道：1路載荷、1路電子引伸計、1路擴展通道，這三個通道全部采用獨立的24位A/D轉換器進行高精度數據采樣，有效內碼高達400000； b、多達15段的線性補償和修正功能，大大提高傳感器的測量范圍和測量精度； 3）控制功能： a、采用PID控制策略實現載荷的閉環控制，實現恒速加卸荷、載荷保持等功能； b、采用PID控制策略實現位移的閉環控制，實現恒速位移、位移保持等功能； c、采用PID控制策略實現變形的閉環控制，實現恒速變形、變形保持等功能； 4)通訊接口：以內100MHz的以太網通訊接口，與PC機實現高速數據通訊，實現采集數據實時上傳和控制指令實時下發的功能，從而達到PC機實時控制試驗機的目的。 2、測控軟件功能特點： 1）測控軟件采用全新的軟件風格，具有界面美觀大方、功能強大、操作簡單等特點； 2）可以配置任意數量的示值顯示框，顯示的通道、單位、小數點的位數可配置，并可以選擇顯示框橫排或豎排； 3）試驗曲線框的數量從1個到3個可以任意選擇，并且有多重曲線框的布局方式可任意切換，曲線框的坐標可任意選擇，試驗曲線可局部放大顯示，并可另存為圖片文件； 4）可以配置多個力傳感器和多個變形傳感器，用戶可以根據需要切換使用； 5）具有三級管理權限，分別是廠家調試員、管理員、試驗員； 6）采用開放式的試驗標準配置模式，標配的軟件內置有GB/T228.1-2010、GB/T1040-2008、GB/T528-1998等30多個試驗標準，用戶也可以方便地增加、刪除或修改一個試驗標準，控制步驟可根據試驗要求自由編輯； 7）試驗結束時能自動計算并保存試驗結果數據，如大力、抗拉強度、屈服強度、非比例延伸強度等，并能在試驗曲線上進行特征點的顯示； 8）軟件具有試驗分析功能，可以對已經完成的試驗結果進行數據分析，并可將一組內的多個試驗曲線進行疊加對比； 9）采用標準數據庫管理試驗數據，并可提供聯網數據接口； 10）用戶可選擇我公司自主開發的SingoReport報表系統來編輯和打印報表，也可以采用EXCEL表格形式來編輯和打印報表； 3、安全保護 1)當伺服電機過流、過壓、超速時，伺服電機控制器會報警停機； 2)限位保護：當移動橫梁碰觸到上、下限位時，移動橫梁自動停止移動； 3)自動停機：試樣斷裂后，移動橫梁自動停止移動； 4)過載保護：當負荷超過大值的3-5%時，移動橫梁自動停止移動。四、主要配置 1、電子萬能試驗機主機一臺（包括伺服電機、高精度負荷傳感器、滾珠絲杠等）； 2、拉伸、壓縮、輔具各一付； 3、聯想品牌計算機（主流配置）； 4、惠普A4噴墨打印機； 5、電子萬能試驗機獨立控制器； 6、電子萬能試驗機專用軟件。
