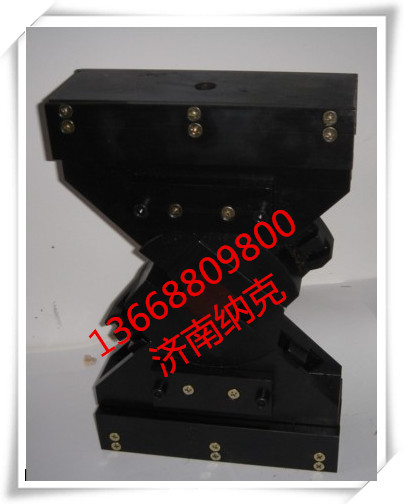

巖石剪切夾具

這真不是您需要的產品？
品　　牌：
納克

直接提問 | 回首頁搜
出廠價：
6600

主要規格：
50*50 70*70

用　　途：
巖石直檢儀配件

一,基本原理巖石的剪切強度是巖石抵抗剪應力破壞的最大能力, 目前室內測定巖石剪切強度的試驗方法很多,如單面和雙面剪切等直接剪切試驗和變角板法,沖孔試驗以及三軸試驗等。巖石剪切試驗夾具變角板法是利用壓力機施加垂直荷載,通過一套特制的夾具使試件沿某一剪切面產生剪切破壞,然后通過靜力平衡條件解析剪切面上的法向壓應力和剪應力,從而繪制法向壓應力（σ）與剪應力（τ）之關系曲線,求得巖石的內聚力（c）和內摩擦角（φ）。 ________________________________________ 二,儀器設備 1,制樣設備：鉆石機,切石機,磨石機； 2,壓力機：技術要求同試驗五； 3,變角板剪切夾具一套,要求在45°-70°范圍內有4-5個角度可供調整,巖石剪切試驗夾具見下圖； 4,卡尺：精度為0.002cm。 ________________________________________ 三,操作步驟 1,試件制備本試驗彩邊長為5cm的立方體試件,每組加工4-8塊,試件加工精度要求：相鄰面間應互相垂直,偏差不超過0.25°；相對兩面須互相平行,不平行度不得大于0.005cm。 2,試件描述及尺寸量測試件描述內容同試驗四；描述后測量預定剪切面的邊長,求出剪切面面積,并做好標記。根據試驗要求對試件進行烘干或飽水處理,處理方法與要求同試驗五。巖石剪切試驗夾具 3,安裝試件　將變角板剪切夾具用繩子栓在壓力機承壓板間,應注意使夾具的中心與壓力機的中心線相重合,然后調整夾具上的夾板螺絲,使刻度達到所要求的角度,將試件安裝于變角板內。 4,加荷　　開動壓力機,同時降下壓力機橫梁,使剪切夾具與壓力機承壓板接觸上,然后調整壓力表指針到零點,以每秒0.5-0.8MPa的加荷速度加荷,直至試件破壞,記錄破壞荷載（P）。 5,破壞試件描述　　升起壓力機橫梁,取出被剪破的試件進行描述,內容包括破壞面的形態及破壞情況等。 6,重復試驗巖石剪切試驗夾具　　變換變角板夾具的角度（α）,一般在45°-70°內選擇,以5°為間隔如45°,50°,55°,60°,65°,70°,重復步驟3-6進行試驗,取得不同角度下的破壞荷載。 7,成果整理（1）按下式計算作用在剪切面上的剪應力和正應力：式中：τ――剪應力（MPa）； σ――正應力（MPa）； P――試件破壞荷載（N）； A――試件剪切面面積（mm2）； α――試件放置角度（變角板角度）,度； f――滾軸摩擦系數： ,n為滾軸根數,d為滾軸直徑（mm）。（2）按下式計算巖石的抗剪斷強度參數巖石剪切試驗夾具式中：φ――巖石內摩擦角（°）； C――巖石的內聚力（MPa）； σ――第i塊試件的破壞正應力（MPa）； τ――第i塊試件的破壞剪應力（MPa）； n――試件塊數。計算結果精確至小數點后一位。（3）以剪應力（τ）為縱坐標,法向應力（σ）為橫座標,將每一試件的σ,τ標在坐標系中,以最佳方法擬合一直線（強度包絡線）,并在圖中求得巖石的內摩擦角（φ）和內聚力（c）。以上兩種求內摩擦角（φ）和內聚力（c）的方法可任選一種,也可兩種同時用,以便比較。操作演示 ________________________________________ 四,試驗報告內容 1,整理記錄表格。 2,整理試件描述記錄。巖石剪切試驗夾具 3,思考題試件放置角為什么要在45°-70°內選擇,從應力分布分析,該角度太小會出現什么結果。 ________________________________________ 五,注意事項 1,試驗時夾具周圍應用木板或其它板材,護住壓力機立柱,以避免試件突然破壞,夾具滑出而打壞壓力機。巖石剪切試驗夾具 2,在變動變角板角度時,應先調整上剪切板,同時調整過程中要用手托住變角板以防止變角板掉下來,上剪切板角度整好后,再調下剪切板,這時須放一塊四方柱形鐵塊代替試件廠家地址：濟南市市中區黨家街道辦事處羅而莊工業園112號銷售電話：13698644136 銷售經理：潘經理
