TG8000 Tektronix|好價格|TG700視頻信號源

這真不是您需要的產品？
品　　牌：
泰克

直接提問 | 回首頁搜
出廠價：
10 元/臺

主要規格：
TG8000

用　　途：

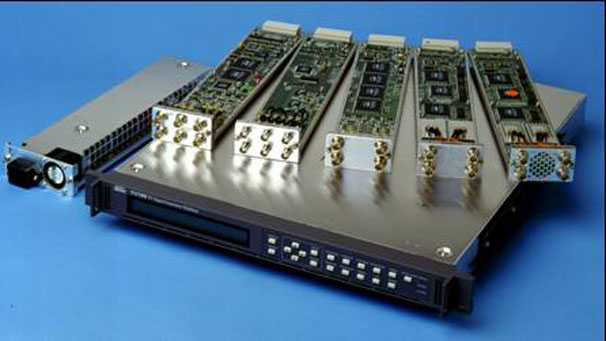

供應Tektronix/泰克TG700/TG8000 特點多格式模擬和數字測試信號發生器支持基準信號發生器所必需的理想通道配置和性能模塊式可擴展平臺 Stay GenLockTM(保持同步鎖相)— 獨特的、強健的同步鎖相模式，為數字和傳統的廣播電視設施提供穩定的同步信號應用節目后期制作和廣播電視播出系統的同步脈沖信號發生器和測試信號發生器研究和開發應用的測試信號發生器設備設計和維護 TG700 是一款多格式、兼有模擬和數字的精密信號發生器平臺，它是為適應視頻工業的發展需求而設計的。TG700 能夠提供模擬、串行數字和數字高清晰度等各種格式的同步脈沖信號和測試信號。TG700 多格式視頻發生器具有模塊式的結構，配置方便靈活，它既可以作為單一格式的信號發生器，也可以滿足視頻專業應用的各種格式需求。用戶可以從以下模塊中最多選擇4 個模塊安裝在TG700 主機上。 AGL7 模擬同步鎖相模塊 TG700 具有高度穩定的基準信號。AGL7 模擬同步鎖相模塊能夠鎖定多種信號，它可作為電視播出、節目制作/ 后期制作應用的臺主/臺從同步的基準信號發生器，使TG700 成為一種理想的解決方案。AGL7 模擬同步鎖相模塊具有3 路黑場輸出以供HDTV 三電平或NTSC 或PAL 格式選用。此外，AGL7 還能夠鎖定于多種格式，包括NTSC/PAL黑場和HDTV三電平以及1MHz、3.58MHz、4.43MHz、5MHz 和10MHz 連續波。如果將AGL7配置為Stay GenLockTM模式，那么，當同步鎖相基準輸入端的同步瞬時丟失時，它不會給G700 的測試信號輸出和黑場輸出帶來干擾。此后當同步鎖相信號再次恢復時，僅會給與TG700 基準同步的設備帶來很小的擾動。 GPS7 GPS 同步和時間碼模塊。 GPS7 GPS 同步和時間碼模塊包括已集成的GPS 接收機，它可作為系統的定時基準。GPS7模塊可以與GPS定時信號同步，能夠確保兩個獨立系統之間的長時間穩定性和視頻幀對準。GPS RF 同軸信號(coaxial signal)輸入可以和3.3V 或5V 直流電源輸出一起送入到GPS天線，這樣用戶就可以從市場上選擇各種不同的GPS 天線。GPS7 還包括了一路VITC 讀卡器的鎖定輸入，用戶既可以將TG700配置為臺主基準單元，也可以作為另一臺主基準單元的臺從同步，具體應用視每次制作時的實際需要而定。GPS7模塊仍然采用了Stay GenLockTM技術的系統定時，這樣即便在GPS信號丟失或鎖定信號丟失期間仍能保持系統的定時。GPS7 模塊具有3 路黑場輸出以供HDTV 三電平或NTSC 或PAL 格式選用。時間碼源可以選擇這來自GPS接收機的時間/ 日期(用戶可設置時間偏置量)，也可以是內部源、基準輸入的VITC、LTC輸入或者是已經歷時間碼的“節目時間”計數器。還可以按照日歷規則設定和調整夏令時(Daylight Saveing Time，DST)。來自四路獨立的LTC 輸出(GPS7)時間碼可作為黑場輸出(GPS7，BG7)的VITC，或者輔助時間碼(ATC)(HDVG7，HD3G7，SDI7)，以及響應簡單網絡時間協議(Simple Network Time Protocol，SNTP 3.0 版)服務器的時間請求。 ATG7 復合模擬測試信號發生器模塊。 ATG7復合模擬測試信號發生器模塊支持PAL、NTSC 和NTSCNo Setup (無黑色臺階電平設置)。它具有一路測試信號輸出，一路彩條測試信號輸出和兩路黑場輸出。其中黑場信號能夠分別產生H、V、帶黑場的色同步信號和副載波信號。 AVG7 模擬視頻信號發生器模塊 AVG7 是525/625 隔行掃描格式的模擬視頻發生器模塊，它支持的分量格式為Y'Pb'Pr', G'B'R'、Y/C 和525 Beta，支持的復合格式為PAL 、NTSC 和NTSC NoSetup 等。該模塊具有兩路相同的分量輸出，兩路相同的Y/C輸出和復合輸出，或者六路相同的復合輸出。 AWVG7 寬帶視頻信號發生器模塊。 AWVG7 是一種模擬寬帶視頻信號發生器模塊，它支持各種HD 模擬分量格式(Y'P'bP'r 或RGB)。該模塊有兩路相同的帶寬為30MHz 的分量輸出。在每一TG700主機上可安裝兩個AWVG7模擬寬帶視頻發生器模塊。 AG7 音頻信號發生器模塊。 AG7 是具有八個通道(四對AES/EBU) 的音頻信號發生器模塊。它還有兩個通道(一對AES/EBU)的默音(silence)信號以及一路48kHz 的時鐘輸出。 BG7 模擬黑場發生器模塊。 BG7是一種黑場發生器模塊。它具有4 路獨立的、可選擇的模擬黑場輸出，BG7 黑場發生器模塊支持NTSC 和PAL 黑場色同步信號以及HDTV 三電平同步信號，安裝選件CB 后，有兩路輸出可提供各種模擬NTSC 和PAL 彩條測試信號。 DVG7 SD-SDI 數字發生器模塊(圖中含選件BK)。 DVG7 為多格式測試信號發生器模塊。支持碼率為270Mb/s 的525 行和625 行分量數字信號以及碼率為143.181818Mb/s 的NTSC 復合數字信號。它有兩路相同的測試信號輸出；安裝選件BK 后，還可輸出兩路相同的串行數字黑場信號。 HDVG7 HD-SDI 數字發生器模塊(圖中含選件BK)。 HDVG7 是一款高精度、多格式、高清晰度的測試信號發生器模塊。它能輸出兩路相同的1.485Gb/s 串行數字視頻測試信號，并具有多種格式。安裝選件BK 后，還可輸出兩路相同的串行數字黑場信號。如果在TG700 主機中安裝了GPS7，還可以產生輔助時間碼(ATC)。在每一TG700 主機中，最多可以安裝兩個HDVG7 HDTV 數字視頻發生器模塊。數字模塊DVG7和HDVG7支持AV 定時模式和多至16 通道的音頻輸出，其中所嵌入的音頻信號的量化比特數為20或24 比特，抽樣頻率為48KHz。用戶可以分別設置每個通道的頻率和電平。 AVG7、AWVG7、DVG7 和HDVG7 模塊均可提供全幀測試圖案和用戶自定義圖案。簡單的全幀圖案可適合于V3.1(或高于V3.1)CD-ROM。 HDLG7 雙鏈路HD-SDI 信號發生器模塊。 HDLG7是一款測試信號發生器模塊，它具有兩路相同的雙鏈路高清晰度串行數字接口(HD SDI) 輸出。該模塊支持采用雙鏈路接口的視頻格式，例如幀頻為1080i/60 Hz或為1080p/30 Hz的4:4:4 R'G'B' 的雙鏈路格式，或者幀頻為1080p/30 Hz 的4:2:2 Y'Cb'Cr'雙鏈路格式。HDLG7支持好幾種標準測試信號。此外，它還具有獨特的功能，即能把任意單鏈路的HD SDI 輸入信號上轉換為雙鏈路格式的輸出信號。HDLG7 也支持數字影院2K 格式和測試圖案。 HD3G7 HD/3G-SDI 測試信號發生器模塊。 HD3G7 是一款具有兩路HD/3G- SDI 視頻測試信號輸出發生器模塊，無論是A 級還是B 級映射結構，它均支持720 行格式和1080 行的SMPTE 標準，包括4:4:4 和/ 或12 比特樣值、Y'Cb'Cr'、R'G'B' 或者XYZ 彩色空間，以及2K 數字影院格式。同時，還支持某些3D TV 應用中常用的2xSMPTE 格式。 HD3G7可以提供多達32個通道的24比特48kHz的嵌入音頻，而且可以分別設置每個通道的頻率和幅度。HD3G7 還能夠提供其它類型的附屬數據，例如視頻凈荷標識符、附屬時間碼以及用戶定義的數據包。 HD3G7可以提供多種標準的測試信號，其中包括SMPTE彩條和S D I 病理測試圖案，以及可編程的運動圓環帶測試圖案(zone plate pattern)。它還能夠將一路1.485Gb/s HD-SDI 信號轉換為3G輸出。此外，HD3G7還可提供時鐘/幀觸發輸出，例如，可將它用來同步示波器的輸出。 SDI7 SD/HD/3G-SDI 測試信號發生器模塊。 SDI7 是一款測試信號發生器模塊，它能夠提供兩路SD/HD/3G-SDI 視頻測試信號輸出的獨立通道，其中每個通道可以提供多種格式的兩路測試信號和測試/黑場信號輸出，(3G-SDI信號發生需要選件)。SDI7 可以產生多達32 個通道的24 比特48kHz嵌入音頻，其中每個音頻通道的的頻率和幅度均是可以單獨設置的。SDI7還可以產生其它類型的附屬數據，例如視頻有效載荷識別符、輔助時間碼以及用戶可定義的數據包。SDI7可以提供多種標準測試信號，包括SMPTE 彩條、病理測試信號圖案，以及可編程的運動波帶片(zone plate)圖案，還可以產生由用戶創建的全幀測試信號。如果將SDI7與波形監視器聯用，它提供的AV 定時信號可以用來為某個視頻路徑中的音頻和視頻同步提供保證。圓環、多語言文本和彩色圖標可以疊加在一起形成測試信號，用以檢驗寬高比、碼流識別或者作為臺標。SDI7 具有時鐘/幀觸發輸出，可以用來觸發示波器以與視頻輸出同步。
