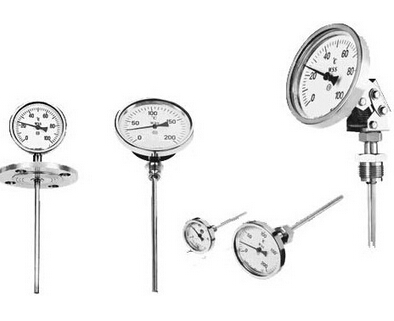

金湖宏創雙金屬溫度計中低溫度的現場檢測

這真不是您需要的產品？
品　　牌：
宏創

直接提問 | 回首頁搜
出廠價：
130 元/臺

主要規格：
HC-WSS -440

用　　途：
液體、蒸汽和氣體介質以及固體表面溫度

雙金屬溫度計的詳細資料：應用　雙金屬溫度計是一種測量中低溫度的現場檢測儀表?？梢灾苯訙y量各種生產過程中的-80℃～+500℃范圍內液體、蒸汽和氣體介質溫度。　特點 ●現場顯示溫度，直觀方便； ●安全可靠，使用壽命長； ●多種結構形式，可滿足不同要求。工作原理雙金屬溫度計是基于繞制成環性彎曲狀的雙金屬片組成。一端受熱膨脹時，帶動指針旋轉，工作儀表便顯示出所應的溫度值主要技術參數 ●產品執行標準 JB/T8803-1998 GB3836-83 ●標度盤公稱直徑：60，100，150 ●精度等級：（1.0），1.5 ●熱響應時間：≤40S ●防護等級：IP55 ○角度調整誤差角度調整誤差應不超過其量程的1.0% ○回差溫度計回差應不大于基本誤差限的絕對值 ○重復性溫度計重復性極限范圍應不大于基本誤差限絕對值的1/2 ○測溫范圍測量范圍℃ 適用范圍工業、商業實驗室、小型 -80～+40 √ √ -40～+80 √ √ 0～50 √ √ 0～100 √ √ 0～150 √ √ 0～200 √ √ 0～300 √ √ 0～400 √ √ 0～500 √ √ ○正常工作天氣條件工作場所溫度℃ 相對濕度% 掩蔽場所 -25～+55 5～100 戶外場所 -40～+85 5～100 ○測量端形式 ○外形及尺寸形式 A B C E L d 軸向型 65 23 73 - 75 100 150 200 300 400 500 750 1000 Φ6 Φ8 Φ10 105 23 73 - 155 23 73 - 徑向型 65 50 110 34 105 50 110 34 105 50 110 34 135°向型 105 23 85 - 155 23 85 - 萬向型 105 23 178 120 155 23 178 120 ○安裝固定形式 ●可動外螺紋管接頭 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30 ●可動內螺紋管接頭 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30 ●固定螺紋管接頭 M H SW d M16×1.5 12 18 Φ6 Φ8 Φ10 M20×1.5 16 22 M27×2 20 30 NPT1/4 15 18 NPT1/2 19 22 NPT3/4 25 30 ●卡套螺紋接頭 M H SW d M12×1.5 15 19 Φ6 M16×1.5 15 22 Φ8 M20×1.5 16 24 Φ10 ●卡套螺紋接頭 D D0 D1 SW d0 d Φ60 Φ42 Φ24 Φ22 Φ9 Φ8 Φ10 ●固定法蘭 D D1 D2 H d0 d Φ105 Φ75 Φ55 Φ16 Φ14 Φ8 Φ10 注：可提供ANSI、JB、HG等標準法蘭。型號命名方法 HC-W 溫度儀表 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | S 金屬膨脹式 | | | | | | | | | | | | | | | | | | | | | | | | | | | S 感溫元件雙金屬片 | | | | | | | | | | | | | | | | | | | | | | | | | 表殼公稱直徑 3 4 5 160 100 150 | | | | | | | | | | | | | | | | | | | 位置特征 0 1 2 8 軸向（直型）徑向（角型） 135°向（鈍角型）萬向（可調角型） | | | | | | | | | | | | | | 安裝固定裝置 0 1 2 3 4 5 6 無固定裝置可動外螺紋可動內螺紋固定螺紋固定法蘭卡套螺紋卡套法蘭 | | | | | | | 防護形式無（未標注） W F 普通型防護型防腐型 | | | HC-W S S -4 8 1 W 典型型號示例型號及規格 ○軸向型型號測溫范圍精度等級保護管材料規格安裝固定裝置 D L HC-WSS -330 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ60 75 100 150 200 300 400 500 750 1000 無固定裝置 HC-WSS -440 Φ100 HC-WSS -500 Φ150 HC-WSS -301 Φ60 可動外螺紋 HC-WSS -401 Φ100 HC-WSS -501 Φ150 HC-WSS -302 Φ60 可動內螺紋 HC-WSS -402 Φ100 HC-WSS -502 Φ150 HC-WSS -303 Φ60 固定螺紋 HC-WSS -403 Φ100 HC-WSS -503 Φ150 HC-WSS -304 Φ60 固定法蘭 HC-WSS -404 Φ100 HC-WSS -504 Φ150 HC-WSS -305 Φ60 卡套螺紋 HC-WSS -405 Φ100 HC-WSS -505 Φ150 HC-WSS -306 Φ60 HC-WSS -406 Φ100 卡套法蘭 HC-WSS -506 Φ150 ○徑向型型號測溫范圍精度等級保護管材料規格安裝固定裝置 D L HC-WSS -310 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ60 75 100 150 200 300 400 500 750 1000 無固定裝置 HC-WSS -410 Φ100 HC-WSS -510 Φ150 HC-WSS -311 Φ60 可動外螺紋 HC-WSS -411 Φ100 HC-WSS -511 Φ150 HC-WSS -312 Φ60 可動內螺紋 HC-WSS -412 Φ100 HC-WSS -512 Φ150 HC-WSS -313 Φ60 固定螺紋 HC-WSS -413 Φ100 HC-WSS -513 Φ150 HC-WSS -314 Φ60 固定法蘭 HC-WSS -414 Φ100 HC-WSS -514 Φ150 HC-WSS -315 Φ60 卡套螺紋 HC-WSS -415 Φ100 HC-WSS -515 Φ150 HC-WSS -316 Φ60 HC-WSS -416 Φ100 卡套法蘭 HC-WSS -516 Φ150 ○135°向型型號測溫范圍精度等級保護管材料規格安裝固定裝置 D L HC-WSS -420 -80～+40 -40～+80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 1.5 1Cr18Ni9Ti 304 316 316L 哈氏C-276 Φ100 75 100 150 200 300 400 500 750 1000 無固定裝置 HC-WSS -520 Φ150 HC-WSS -421 Φ100 可動外螺紋 HC-WSS -521 Φ150 HC-WSS -422 Φ100 可動內螺紋 HC-WSS -522 Φ150 HC-WSS -423 Φ100 固定螺紋 HC-WSS -523 Φ150 HC-WSS -424 Φ100 固定法蘭 HC-WSS -524 Φ150 HC-WSS -425 Φ100 卡套螺紋 HC-WSS -525 Φ150 HC-WSS -426 Φ100 卡套法蘭 HC-WSS -526 Φ150 選型須知 1)型號 2)表盤直徑 3)精度等級 4)安裝固定形式 5)測溫范圍 6)長度或插入深度例A：萬向型，表盤直徑Φ100，測溫范圍0～400℃，1.5級，活動外螺紋M27×2，長度450mm，ZY-WSS-481， 0～400℃，L=450， M27×2，1.5級。安裝方法示意直接連接頭示意 ○垂直管道安裝方法代號 M D D1 D2 D h H TH48A M16 1.5 Φ36 Φ48 Φ7 Φ7 27 80 TH48B M20 1.5 Φ40 Φ18 Φ14 Φ7 27 60 TH48C M27 1.5 Φ47 Φ28 Φ22 Φ17 32 60 TH48D M33 1.5 Φ55 Φ36 Φ30 Φ21 34 120 TH48E NPT1/2 Φ39 Φ27 Φ21 Φ16 35 60 120 TH48F NPT3/4 Φ47 Φ31 Φ25 Φ20 40 TH48G NPT1 Φ47 Φ41 Φ35 Φ30 45 <, TD> TH48B 代號 M D D1 D h H TH48A M16 1.5 Φ47 Φ18 Φ18 30 90 M33 1.5 Φ55 Φ24 Φ24 30 150 TH48C NPT1/2 Φ39 Φ16 Φ16 30 90 TH48D NPT3/4 Φ47 Φ20 Φ20 35 90 150 TH48E NPT1 Φ47 Φ30 Φ30 40 代號 M D D1 d H TH50A M16 1.5 Φ26 Φ28 Φ18 90 TH50B M20 1.5 Φ30 Φ36 Φ24 150 TH50C M27 1.5 Φ39 Φ27 Φ16 90 TH50D NPT1/4 Φ27 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30 ○垂直管道安裝方法 ○彎曲管道安裝方法 ○法蘭安裝方法代號 M D D1 d H TH50A M16 1.5 Φ26 Φ28 Φ18 90 TH50B M20 1.5 Φ30 Φ36 Φ24 150 TH50C M27 1.5 Φ39 Φ27 Φ16 90 TH50D NPT1/4 Φ27 Φ31 Φ20 90 150 TH50E NPT1/2 Φ21 Φ41 Φ30 TH50F NPT3/4 Φ34 Φ41 Φ30 雙金屬溫度計選型須知　　在選用雙金屬溫度計時要充分考慮實際應用環境和要求，如表盤直徑、精度等級、安裝固定方式、被測介質種類及環境危險性等。除此之外，還要重視性價比和維護工作量等因素。此外，雙金屬溫度計在運輸、安裝、使用過程中，應避免碰撞溫度探桿，為保證測量的準確性，探桿擦入被測介質的長度應不小于探桿長度的2/3，安裝時禁止扭動儀表外殼。
