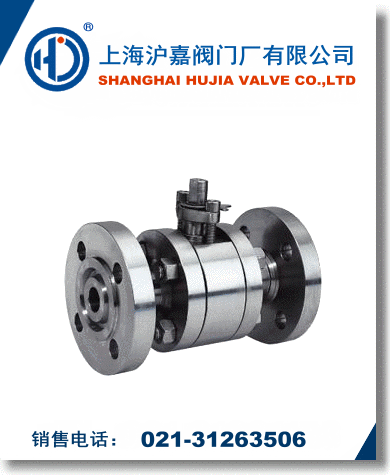

不銹鋼高壓球閥,進口不銹鋼高壓球閥,上海滬嘉閥門廠
提供全套工程閥門解決方案，不銹鋼高壓球閥售前、售中、售后專業服務！
質量領先：實行全過程質量監控，細致入微，全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶！
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！名稱： 不銹鋼高壓球閥 型號： Q41Y 口徑： DN15-DN200 壓力： 1.6MPa≈32.0MPa 材質： WCB、A105、SS304、SS316 認證： ISO9001:2000 ·不銹鋼高壓球閥產品詳情 1、不銹鋼高壓球閥采用板簧預載的可動金屬閥座結構，密封力設計合理，啟閉靈活，密封可靠。
2、不銹鋼高壓球閥根據用戶的需要，可設計成適用于含固體顆粒、料漿等介質的結構戒耐較高溫度的結構。
3、不銹鋼高壓球閥采用下裝式閥捍，設置倒密封結構，能確保填料處可靠密封。壓力：1.6-MPa-32.0MPa（螺紋）不銹鋼高壓球閥型主要外形尺寸和連接尺寸
公稱通徑
尺寸(mm)
L
H
D
D1
10
90
76
32
3/8
15
90
76
32
1/2
20
100
81
38
3/4
25
115
92
45
1
32
130
114
55
11/4
40
150
125
65
11/2
50
170
144
75
2
注:對焊和承插式結構長度與內螺紋式長度相同
（法蘭）不銹鋼高壓球閥型主要外表尺寸和連接尺寸
公稱通徑
尺寸(mm)
L
d1
L1
D
D1
D2
b
Z-Φd
H
mm
in
全通徑FP
縮徑RP
全通徑FP
縮徑RP
全通徑FP
縮徑RP
QA41
QA341
QA641
QA941
15
1/2″
130
-
15
-
-
-
95
65
45
14
4-14
62
-
200
-
20
3/4″
140
-
20
-
-
-
105
75
55
14
4-14
68
-
204
-
25
1″
150
-
25
-
-
-
115
85
65
14
4-14
75
-
215
360
32
11/4″
165
-
32
-
-
-
135
100
78
16
4-14
85
-
240
390
40
11/2″
182
-
40
-
-
145
110
85
16
4-18
95
-
264
395
50
2″
200
-
50
-
-
-
160
125
100
16
4-18
110
-
360
472
65
21/2″
220
-
65
-
-
-
180
145
120
18
4-18
130
-
379
530
80
3″
250
283
80
65
-
-
195
160
135
20
4-18
155
-
452
580
100
4″
280
305
100
80
-
-
215
180
155
20
8-18
180
320
479
630
125
5″
320
381
125
100
-
-
245
210
185
22
8-18
250
380
646
710
150
6″
360
403
150
125
-
-
280
240
210
24
8-23
275
400
666
670
200
8″
400
419
200
150
-
-
335
295
265
26
12-23
330
450
615
825
注：其中三段式精鑄硬密封內螺紋球閥結構尺寸與軟密封三片式球閥相同。
Ball valve是由旋塞演變而來的，球閥它的啟閉件作為一個球體，利用球體繞閥桿的軸線旋轉90o實現開啟和關閉的目的。球閥在管道上主要用于切斷、分配和改變介質流動方向，設計成V形開口的球閥還具有良好的流量調節功能。球閥不僅結構簡單、密封性能好，而且在一定的公稱通經范圍內體積較小、重量輕、材料耗用少、安裝尺寸小，并且驅動力矩小，操作簡便、易實現快速啟閉，球閥是近十幾年來發展最快的閥門品種之一。球閥主要用于截斷或接通介質，也可用于流體的調節與控制，V型球閥能夠進行比較精確的流量調節與控制，而三通球閥則用于分配介質和改變介質的流向。
球閥安裝說明：
1、球閥前后管線已準備好。前后管道應同軸，兩法蘭密封面應平行。管道應能承受球閥的重量，否則管道上必須配有適當的支撐。
2、把閥前后管線吹掃干凈，清除掉管道內的油污、焊渣和一切其它雜質。
3、核對球閥的標志，查明球閥完好無損。將閥全開全閉數次證實其工作正常。
4、拆去球閥兩端連接法蘭上的保護件。
5、檢查閥孔清除可能有的污物，然后清洗閥孔。閥座與球之間即使僅有微小顆粒的異物也可能會損傷閥座密封面。
6、把閥裝上管線。閥的任何一端都可裝在上游端。用手柄驅動的閥可安裝在管道上的任意位置。但帶有齒輪箱或氣動驅動器的球閥應直立安裝，即安裝在水平管道上，且驅動裝置處于管道上方。
7、閥法蘭與管線法蘭間按管路設計要求裝上密封墊。
8、法蘭上的螺栓需對稱、逐次、均勻擰緊。
9、連接氣動管線（采用氣動驅動器時）。
10、操作驅動器啟、閉球閥數次，應靈活無滯澀，證實其工作正常。
11、按管路設計要求對管道與球閥間的法蘭結合面進行密封性能檢查。
