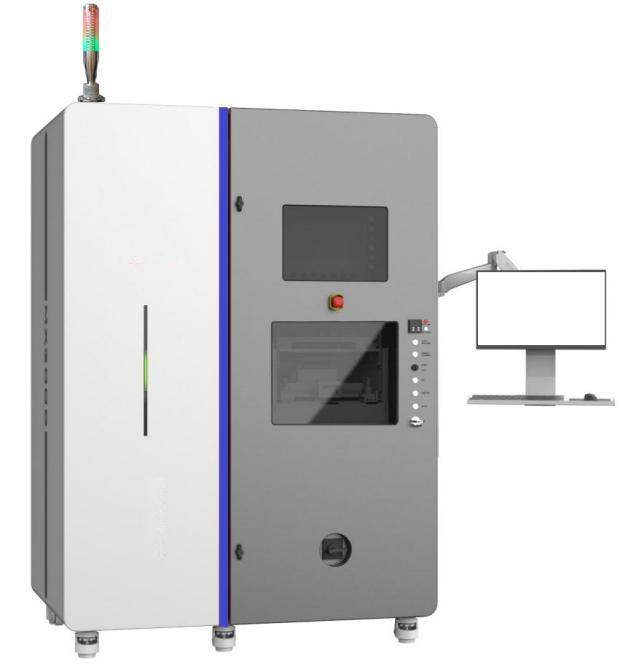

IGBT模塊動態特性測試系統ST-AC3500

IGBT模塊動態特性測試系統ST-AC3500

測試條件

Vcc范圍：50-3300

VIC范圍：50-200A（雪崩條件）

IC范圍：50-1500A

L電感：10/50/150/5001000/2000uH

VGE（on/off）：±30V(電壓可設置)

tp測試時間：10-1000us（自動計算）

twsoff脈沖間隔：10-50us（可設置）

電阻范圍：0.5R、1R、2R、4R(Qg條件）

IscMAX（最大）：6KA/10KA(SC條件）

IGBT模塊動態特性測試系統ST-AC3500

電器配置

高壓源/VCC：1500V/3300V/5000V/10KV

高流源/IC：600A/1500A/3000A/6000A/10KA

短路電流/Isc：3000A/6000A/10KA（5-50µs）

驅動電壓/VGE：±0.5~30V/±0.5~50V

Rg：0.5R、1R、2R、4R（支持手動和自動切換）

負載/L：10 50 150 500 1000 2000 uH

電流/I：6000 3000 1500 600 400 200 A

√標配，開關特性/Turn_ON/OFF_L

√標配，二極管反向恢復特性/Qrr-FRD

√標配，柵電荷/Qg

¨選配，短路特性/SC

¨選配，單/雙脈沖安全工作區/RBSOA(Sp/Dp)

¨選配，雪崩耐量/UIS主要配置

IGBT模塊動態特性測試系統ST-AC3500

參數指標

√標配（阻性/感性）開關測試單元/Turn_ON/OFF_L

開通/關斷時間ton/toff：10-10000ns解析度/精度：1ns@±4%

開通/關斷延遲td(on)/td(off）：10-10000ns解析度/精度：1ns@±4%

上升/下降時間tr/tf：10-10000ns解析度/精度：1ns@±4%

開通/關斷損耗Eon/Eoff：0.5-10000mJ解析度：0.1mJ

關斷拖尾時間tz：10-10000ns解析度/精度：1ns@±4%

導通/關斷峰值電壓Vce/VCEpk：50-1400V解析度/精度：1V@±4%

通態峰值電流Ipeak/Ic：20-1500A解析度/精度：1A@±4%

√標配 二極管反向恢復測試單元/Qrr_FRD

反向恢復時間Trr：10-1000ns解析度和精度：1ns@±4%

最大反向電流Irm：20A-1500A解析度：1A

反向恢復電荷Qrr：1nC-30000µC解析度：1nC

反向恢復損耗Erec：0.5-10000mJ，解析度：0.1mJ

di/dt@dv/dt：10A-8000A/us@0.2-5KV/us

反向關斷峰值電壓VRRpk：50-1400V解析度和精度：1ns@±4%

正向關斷電流IFM：20A-1500A解析度和精度：1ns@±4%

√標配 柵極電荷單元/Qg

閾值電荷Qg(th)：20nC~20uC解析度/精度：1uC@±4%

柵電荷Qg：20nC~20uC解析度/精度：1uC@±4%

平臺電壓vg：.-10V~+20v解析度/精度：0.1V@±2%

柵源電荷Qgs：20nC~20uC解析度/精度：1uC@±4%

柵漏電荷Qgd：20nC~20uC解析度/精度：1uC@±4%

¨選配 短路特性測試單元/SCSOA

短路電流Isc：6000A解析度/精度：1A@±4%

短路時間Tsc：5~100us

¨選配 安全工作區/RBSOA

RBSOA：VCE/50-1.4KV，Ic/20-2KA，

VCE/Ic解析度/精度：1V/1A@±4%

¨選配 雪崩特性測試單元/UIS

單/重復脈沖雪崩能量EAS/EAR：1~2000J解析度：0.1mJ

單脈沖雪崩電流IAS：5-200A解析度和精度1A@±4%;

單脈沖雪崩功率PAS：最大140KW
