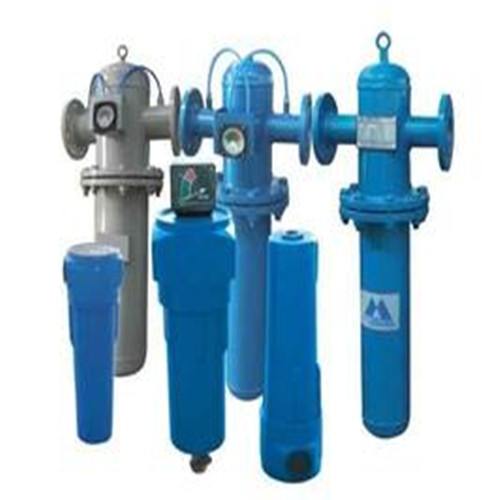

HF5-12-4-DPL 過濾器

這真不是您需要的產品？
品　　牌：
佳潔

直接提問 | 回首頁搜
出廠價：
88

主要規格：
齊全

用　　途：
過濾

HF5-12-4-DPL 過濾器我公司國產品牌濾芯均為自制替代濾芯，濾材采用德國進口HV公司濾材，注冊商標“佳潔”，本公司涉及的其它品牌均無品牌意義，只是作為型號參照和使用參考。 ?！?】HF5-12-4-DPL 過濾器美國（HANKISON）漢克森過濾器美國（HANKISON）漢克森公司HF9油水分離過濾器及濾芯 1）濾除大量液體，處理精度3um 2）大殘留油分含量5ppm w/w 型號流量(Nm3/min@7KG/cm2 配套濾芯 HF9-12-4-BDPL 0.58 E9-12 HF9-16-4-BDPL 1.00 E9-16 HF9-20-4-BDpL 2.00 E9-20 HF9-24-8-BDGL 3.00 E9-24 HF9-28-8-BDGL 4.90 E9-28 HF9-32-12-BGL 7.15 E9-32 HF9-36-12-BGL 10.70 E9-36 HF9-40-20-BG 14.00 E9-40 HF9-44-20-BG 17.70 E9-44 HF9-48-20-BG 22.08 E9-48 美國（HANKISON）漢克森公司HF7主管路過濾器及濾芯 3）濾除大量液體，處理精度1um 4）大殘留油分含量10ppm w/w 型號流量(Nm3/min@7KG/cm2 配套濾芯 HF7-12-4-BDPL 0.58 E7-12 HF7-16-4-BDPL 1.00 E7-16 HF7-20-4-BDPL 2.00 E7-20 HF7-24-8-BDGL 3.00 E7-24 HF7-28-8-BDGL 4.90 E7-28 HF7-32-12-BDGL 7.15 E7-32 HF7-36-12-BDGL 10.70 E7-36 HF7-40-20-BDG 14.00 E7-40 HF7-44-20-BDG 17.70 E7-44 HF7-48-20-BDG 22.08 E7-48 美國（HANKISON）漢克森公司HF5微油霧過濾器及濾芯 1）除大量液體，處理精度0.01um 2）大殘留油分含量0.01ppm w/w 型號流量(Nm3/min@7KG/cm2 配套濾芯 HF5-12-4-BDPL 0.58 E5-12 HF5-16-4-BDPL 1.00 E5-16 HF5-20-4-BDPL 2.00 E5-20 HF5-24-8-BDGL 3.00 E5-24 HF5-28-8-BDGL 4.90 E5-28 HF5-32-12-BDGL 7.15 E5-32 HF5-36-12-BDGL 10.70 E5-36 HF5-40-20-BDG 14.00 E5-40 HF5-44-20-BDG 17.70 E5-44 HF5-48-20-BDG 22.08 E5-48 美國（HANKISON）漢克森公司HF3超精油霧過濾器及濾芯 1）濾除大量液體，處理精度0.01um 2）大殘留油分含量0.01ppm w/w 型號流量(Nm3/min@7KG/cm2 配套濾芯 HF3-12-4-BDPL 0.58 E3-12 HF3-16-4-BDPL 1.00 E3-16 HF3-20-4-BDPL 2.00 E3-20 HF3-24-8-BDGL 3.00 E3-24 HF3-28-8-BDGL 4.90 E3-28 HF3-32-12-BDGL 7.15 E3-32 HF3-36-12-BDGL 10.70 E3-36 HF3-40-20-BDG 14.00 E3-40 HF3-44-20-BDG 17.70 E3-44 HF3-48-20-BDG 22.08 E3-48 美國（HANKISON）漢克森公司HF3超精油霧過濾器及濾芯 1）濾除大量液體，處理精度0.01um 3）大殘留油分含量0.003ppm w/w 型號流量(Nm3/min@7KG/cm2 配套濾芯 HF1-12-4-B 0.58 E1-12 HF1-16-4-B 1.00 E1-16 HF1-20-4-B 2.00 E1-20 HF1-24-8-B 3.00 E1-24 HF1-28-8-B 4.90 E1-28 HF1-32-12-B 7.15 E1-32 HF1-36-12-B 10.70 E1-36 HF1-40-20-B 14.00 E1-40 HF1-44-20-B 17.70 E1-44 HF1-48-20-B 22.08 E1-48一、使用條件 SPL、DPL型網片式油濾器適用于各種型號的稀油潤滑裝置的過濾，應用于石油、電力、化工、冶金、建材、輕工等各種工業部門以提高油的清潔度。網片式油濾器分為SPL雙筒系列和DPL 單筒系列、油濾器運行可靠，維修方便，不需要其他動力源，過濾元件為金屬絲網制成的濾片，具有強度高，通油能力大，確保,過濾精度，便于清洗等特點，SPL雙筒系列能在主機運行過程中實現不停機轉換和清洗。二、技術參數 型號公稱通徑DN 額定流量m3/h(L/min) 濾片尺寸mm 雙筒系列單筒系列內徑外徑 SPL15 - 15 2(33.4) 20 40 SPL25 DPL25 25 5(83.4) 30 65 SPL32 - 32 8(134) SPL40 DPL40 40 12(200) 45 90 SPL50 - 50 20(334) 60 125 SPL65 DPL65 65 30(500) SPL80 DPL80 80 50(834) 70 155 SPL100 - 100 80(1334) SPL125 - 125 120(2000) 90 175 SPL150 DPL150 150 180(3000) SPL200 DPL200 200 320(5334) 　 1、***工作溫度95℃；　 2、***工作壓力0.8MPa；　 3、濾芯清洗壓降0.15MPa；　 4、試驗介質粘度為24cSt 的清潔油液，當以額定流量通過油濾器時原始壓降不大于0.08MPa。三、外形尺寸稱通徑mm 安裝形式外形尺寸mm 拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg 15 C 328 180 196 260 M30 X 2 22 38 55 88 155 291 88 166 80 12 16 4 12 9.5 20 C 310 207 260 230 M33 2 26 34 65 90 177 258 90 230 100 12 15 4 15 11.5 25 D 315 232 230 270 M39 X 2 34 34 65 90 185 265 90 156 100 12 15 2 16.5 12 C 205 260 177 230 4 16.5 32 C 380 207 260 330 60 X 60 38 34 65 96 175 330 50 230 100 12 15 4 16.5 12 40 C 462 261 314 360 66 X 66 45 43 70 110 224 363 100 274 130 150 20 4 17 22 安裝形式；D 為頂掛式C- 為側置式，壓差發訊器為選配。 SPL50～SPL80-C(側置式)　　　　　　　　　　　　SPL50～SPL80-X(下置式) 公稱通徑mm 安裝形式外形尺寸mm 拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 h1 L1 L2 b R n d1 kg 50 X 447 425 410 425 86X86 57 220 90 140 355 422 92 260 210 25 18 4 20 85 C 400 355 412 350 130 65 X 580 453 410 535 100X100 70 365 105 160 375 527 112 260 210 25 28 4 20 120 C 423 425 517 350 150 80 D 780 541 492 660 116X116 89 443 124 190 456 650 350 270 25 20 40 22 165 安裝形式X- 為下置式C- 為側置式（）內尺寸為側置式壓差發訊器為選配件 SPL80 提升機構見附圖（一） SPL100～SPL125-X(下置式) 公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg 100 765 847 560 660 190 108 3360 200 687 300 640 500 330 20 32 4 22 370 125 850 900 605 760 215 133 385 225 682 340 730 540 270 20 320 4 22 420 法蘭標準GB573：壓差發訊器為選配件。 SPL150～SPL200-X(下置式) 公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg 100 890 1000 990 790 240 159 380 250 400 825 760 750 460 30 320 40 22 680 125 1058 1155 1180 945 310 219 450 315 440 960 910 920 520 30 40 4 34 800 DPL單筒網片濾油器公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg 25 315 130 135 270 管接頭M39x2 310 34 60 70 264 139 100 90 12 15 4 16 6 40 440 143 173 360 66x66 14 36 70 80 364 177 130 125 14 20 4 18 12 65 580 195 285 535 100x100 70 79 105 105 517 261 165 150 18 25 4 22 25 80 700 238 320 685 185 89 99 120 128 630 310 170 170 180 25 4 22 30 DPL100～DPL200 公稱通徑mm 外形尺寸mm 濾芯拆卸高度mm 管路連接尺寸mm 管路安裝尺寸基座安裝尺寸mm 凈重 DN H B L H1 D D0 C h L3 B1 H2 L1 L2 b R n d1 kg 100 800 412 528 790 190 108 140 42 290 360 364 150 734 335 18 3 18 115 150 940 550 660 790 240 159 135 57 380 380 335 180 870 470 20 3 24 160 200 1050 612 750 945 310 219 135 57 438 400 368 180 980 550 20 3 24 210 法蘭標準：GB573-65(可根據需要確定)：DN100、150-3 組濾芯組件 DN200-4 組濾芯組件；壓差發訊器為選配件。序號NO 公稱網目數（參數）（目/英寸）網孔基本尺寸mm 過濾精度（參考）UM 金屬絲直徑單位面積網重kg/m2 篩分面積百分率% 相當英制目數（目/英寸） 1 10 2.00 2000 0.400 0.933 0.949 0.841 69 10.58 2 20 1.00 1000 0.250 0.71 0.712 0.631 64 20.32 3 40 0.450 450 0.180 0.720 0.732 0.649 51 40.32 4 60 0.280 280 0.140 0.653 0.655 0.589 44 60.48 5 80 0.200 200 0.112 0.562 0.572 0.507 41 81.41 6 118 0.125 114 0.090 0.527 0.536 0.475 34 118.41 7 158 0.090 78 0.071 0.438 0.446 0.395 31 157.76 8 200 0.071 46 0.056 0.346 0.352 0.312 31 200 9 264 0.056 38 0.040 0.237 0.210 34 264.6 10 300 0.050 34 0.032 0.178 0.158 37 309.8 11 363 00.040 30 0.030 0.183 0.162 32 363 公司名稱：杭州佳潔機電設備有限公司地址：杭州市江干區臨丁路1191號（嘉德威工業園B幢）電話：0571-85047316 傳真：0571-86465021 手機：13456789955 E-mai:zsp615@163.com 網址：http://86467568.com 聯系人；潛龍軍
