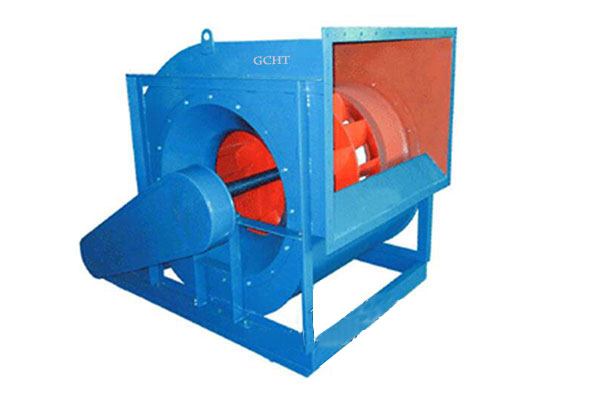

- 一、設備主要功能： 風壓試驗機用于確定裝備能否在高風速環境下保持結構完好及高風速環境下工作，主要適用于評價在山地、沿海、島嶼等露天工作的裝備及在航船露天甲板上放置工作的裝備。 風壓試驗機(圖1) 二、風壓試驗機性能指標及各系統組成： 型號 GC-FY-80 試樣限制 本試驗設備禁止易燃、易爆、易揮發性物質試樣的試驗；儲存腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存 主要技術參數 使用環境條件 環境溫度為5～35℃、相對濕度≤85%RH 吹風截面積 1000mm×1000mm（風機出口截面積） 風速 （0～45）m/s（風機出口處的風速）可調 風量 110600～181800m3/h(1843～3030m3/min) 風壓 951～1402pa 最大試件尺寸 ≧2000mm×2000mm 機臺外部尺寸 約4200×3700×1500mm(W*H*D) 樣品放置室 （客戶自行處理） 為避免周圍空氣流動影響風向，講義將樣品放置在封閉的室內進行，并保證試驗室足夠大，橫向尺寸最少是樣品放置長度的3倍，縱向及垂直方向尺寸至少是樣品放置的2倍，并在室內設置自動泄壓裝置或排風管道 試驗滿足條件 GJB150.21A-2009軍用裝備實驗室環境試驗方法第21部分：風壓試驗 GB/T2423.41-94 電工電子產品基本環境試驗規程：風壓試驗方法 最大功率 75KW 最大電流 120A 供電條件 和電源 AC 380V三相四線 +保護接地；電壓允許波動范圍10%V； 頻率允許波動范圍50±0.5ＨZ；TN-S方式供電或TT方式供電 保護地線接地電阻小于4Ω 要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源； 機臺結構 機臺采用蝸殼式離心風機為動力源 蝸殼制作為組裝式，旋轉出風角度，旋轉角度±90o可調 風機底部安裝升降架，風機可以沿垂直方向升降，升降范圍0～1000mm可調 電器控制系統 鼓風機 離心風機為動力源，使用方便，便于維護 風機調速 采用變頻器及變頻電機控制電機轉速，達到控制風速的目的 儲存運輸環境及安裝場地要求 儲存環境要求 設備環境溫度應保持0℃～+35℃以內 安裝場地要求 試驗箱左右及后側壁板距離墻壁不得小于800mm，正面距離墻壁距不得小于1000mm設備運輸時，進入門口或通道、電梯等,是否能進入，以免影響貴司工程進度。 運輸方式 整機運輸
