示波器的使用及維護

這真不是您需要的產品？
品　　牌：

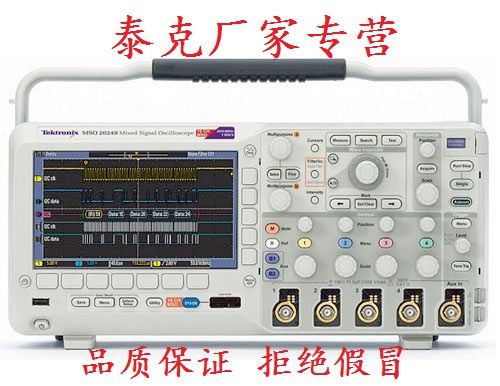

泰克

直接提問 | 回首頁搜
出廠價：
50000

主要規格：
標準

用　　途：
檢測

成色好,最低價,租售維修,歡迎來電~ 育輝電子儀器提供二手進口儀器租售維修服務,所有儀器成色新,價格優惠~ 考慮一千次,不如去做一次！電話咨詢更多優惠和驚喜等著你喲！電話13798577554 鄒生示波器常見問題解答與探頭探頭是觀測信號的第一個環節，與主要作用是承載信號傳輸?shù)逆溌罚瑢⒋郎y信號完整、可靠的傳輸至示波器，進行測量分析。可是你知道如何實現探頭的最佳匹配嗎? 1.探頭分類探頭通常按測量對象進行分類，分類如圖1所示。其中，高阻無源探頭、高壓差分探頭和電流探頭是我們最為熟悉的，接下來做一個簡要的介紹。　　? 探頭分類 1.11.1 高阻無源探頭從實際需求來說，帶補償?shù)母咦锜o源電壓探頭使用比例最大，可以滿足大多數的低速數字信號、電源和其它的一些典型的示波器使用。下表為常見高阻無源探頭具體參數：表1常見高阻無源探頭規格參數 此類探頭具備較高的輸入電阻(一般1MΩ以上)，可調的補償電容，當首次接上示波器時，一般需要以調節棒調整電容值，以匹配示波器輸入電容，消除低頻或高頻增益示波器的常見問題解答最大存儲容量有何意義？ A：最大存儲容量決定著示波器的記錄時間，例如：250M點的存儲容量和100 GS/s的采樣率 (= 10 ps/點)會產生2.5 ms的最大記錄時間。在泰克的儀器中，可以激活DSP，把采樣率降低到內奎斯特頻率(采樣率> 2倍輸入帶寬) 達到提高最大記錄時間的目的。 ? 示波器接地線后MOSFET炸掉，現將示波器剪掉了地線。這是什么原因？ A：為保證測試中的人身安全以及獲得良好的測量效果，一般示波器的所有探頭的地線都與機殼連接在一起，并連接到示波器電源線的地線。因此，您在電源中測量MOSFET管波形的時候，如果其中任何一個點都不接地，就會產生問題。剪斷地線可以防止對MOSFET管測試中的短路問題，但是也會帶來一些其它的測試問題，比如示波器機殼帶電，示波器機殼分布參數對測量信號造成影響等。解決的辦法是使用差分探頭，比如泰克的P5205，可以測量所謂的2個測試點都不是地的差分信號? 示波器的使用示波器是利用電子示波管的特性，將人眼無法直接觀測的交變電信號轉換成圖像，顯示在熒光屏上以便測量的電子測量儀器。它是觀察數字電路實驗現象、分析實驗中的問題、測量實驗結果必不可少的重要儀器。示波器由示波管和電源系統、同步系統、X軸偏轉系統、Y軸偏轉系統、延遲掃描系統、標準信號源組成。示波器用來測量交流電或脈沖電流波的形狀的儀器，由電子管放大器、掃描振蕩器、陰極射線管等組成。除觀測電流的波形外，還可以測定頻率、電壓強度等。凡可以變?yōu)殡娦?yīng)的周期性物理過程都可以用示波器進行觀測。示波器分為數字示波器和模擬示波器。模擬示波器采用的是模擬電路（示波管，其基礎是電子槍）電子槍向屏幕發射電子,發射的電子經聚焦形成電子束,并打到屏幕上。屏幕的內表面涂有熒光物質,這樣電子束打中的點就會發出光來。而數字示波器則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。數字示波器一般支持多級菜單，能提供給用戶多種選擇，多種分析功能。還有一些示波器可以提供存儲，實現對波形的保存和處理。示波器工作原理是：利用顯示在示波器上的波形幅度的相對大小來反映加在示波器Y偏轉極板上的電壓最大值的相對大小，從而反映出電磁感應中所產生的交變電動勢的最大值的大小。因此借助示波器可以研究感應電動勢與其產生條件的關系經營范圍：安捷倫Agilent、惠普HP、羅德與施瓦茨R&S、萊特波特Lite Point、安立Anritsu、愛德萬advantest等綜合測試儀、網絡分析儀、頻譜分析儀、信號發生器、示波器、藍牙及WIFI測試儀等儀器的租賃、銷售與維修！歡迎來電咨詢！
